Gabionenbau - kostengünstig und vielfältig
Gabo-Flex® Steinkörbe eignen sich hervorragend für den Bau von freistehendem Wind- und Sichtschutz, für Stützwände sowie als Lärmschutzwand. Die raumsparende Tiefe und die Formgebung der aus feuerverzinktem Drahtgeflecht bestehenden Steinkörbe, schafft Raum für vielfältige Einsatzzwecke.
Gabionen Gabo-Flex® - Die ökologische Stützmauer
Kostengünstige Hangsicherung mit Steinkörben
Die Entwicklung unserer Gabionen Gabo-Flex® stellte uns vor die Aufgabe, eine stabile Stützmauer zu konstruieren. Die Gabionen sind problemlos und einfach aufzustellen, ohne vorher aufwändige und kostenintensive Fundamente herzustellen. Auch schwergewichtige Bauteile wie Betonfertigteile, Schalung und Ortbeton, Naturstein bzw. Trockenmauern sind nicht mehr notwendig.

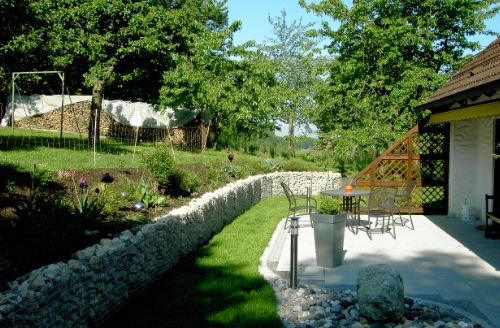

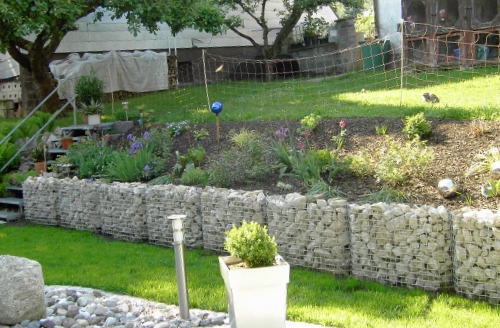

Unsere Gabionen Gabo-Flex® Stützmauer ist eine günstige und dauerhafte Lösung einer Hangsicherung. Unsere Steinkörbe Gabo-Flex® sind für Terrassenanlagen, Böschungen und Hänge bestens geeignet. Hohe steile Wände, abgetreppte Wälle oder begrünte Hänge, mit unseren Gabionen ist dies alles umsetzbar. Durch die Korbvarianten unserer Gabionen sind individuelle und besondere Gestaltungen möglich. Auch das Füllmaterial der Gabionen kennt keinerlei Grenzen. Die Gabionen Gabo-Flex® schaffen Sicherheit und Beständigkeit, auf lange Sicht „ein Leben lang“.
Korbvarianten für eine Stützmauer aus Gabionen
Zur Erstellung einer Stützmauer mit unseren Gabionen Gabo-Flex® eignet sich der Standardkorb. Die Breite der Gabionen von 16 cm bzw. 27 cm bietet darüber hinaus auch eine platzsparende Mauerlösung.
Aufstellung einer Stützmauer aus Gabionen bzw. Steinkörbe
Die Gabionen werden auf festem Untergrund (in der Regel einer Schottertragschicht mit 10 bis 40 cm Tiefe, je nach Höhe der Stützmauer, entsprechend einem EV²-Wert von ≥45 - 120 KN bzw. laut Statik) gestellt, mit dem jeweils nächsten Steinkorb verbunden und ausgerichtet. Bei entsprechender Standfestigkeit des anstehenden Bodens ist kein Betonfundament erforderlich.

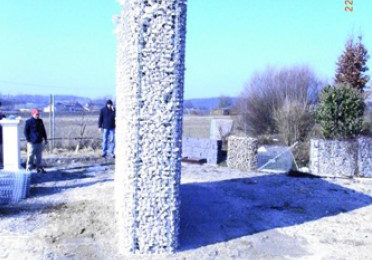

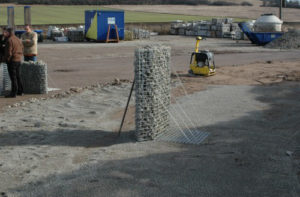

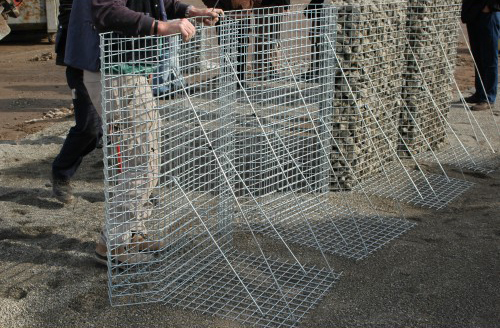

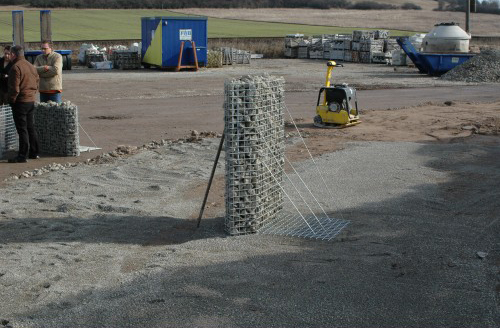

- Die Gabionen können leer oder bereits befüllt aufgestellt werden. (Bild 1 und 2)

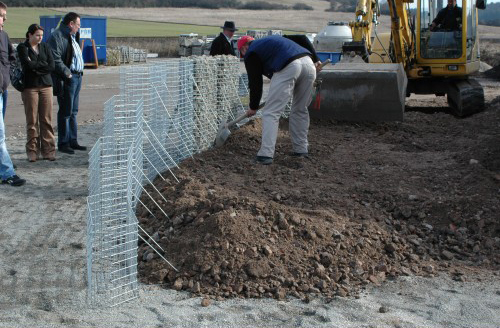

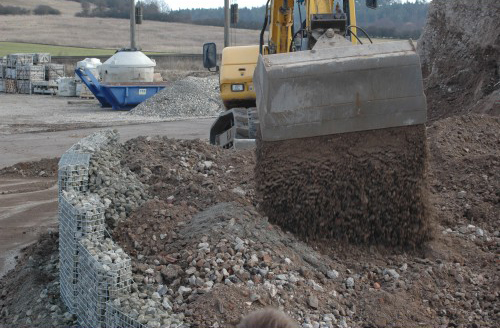

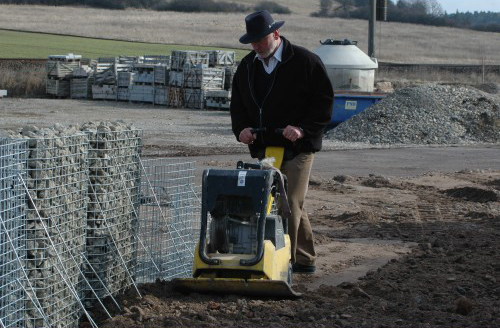

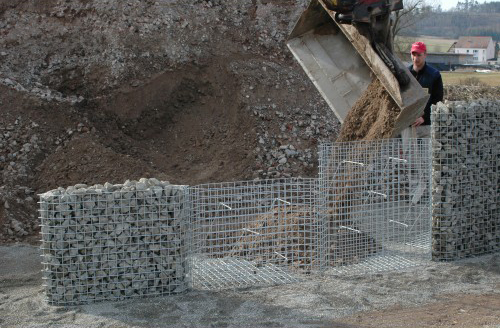

- Die Hinterfüllung der Stützmauer erfolgt nun in Lagen von 20 bis 30 cm mit tragfähig anstehendem Boden unter optimaler Verdichtung. Im Zuge der Hinterfüllung werden weitere Gitterböden eingehängt und wie vor hinterfüllt. (Bilder 3, 4 und 5)

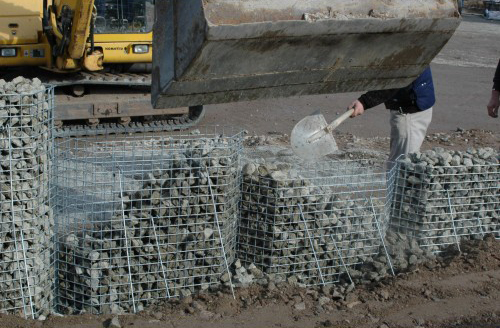

- Der Steinkorb kann jetzt mit beliebigem Füllmaterial für Gabionen(Körnung mind. 45/56) befüllt werden. (Bild 6)

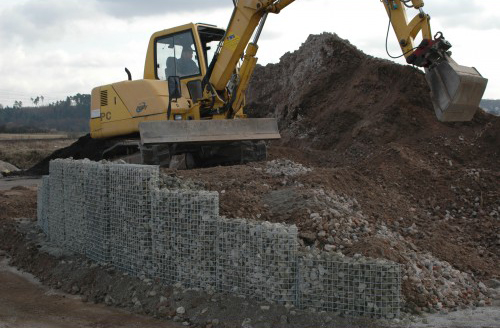

- Es entsteht eine stabile Stützmauer aus Gabionen mit Gabo-Flex® mit Typenstatik bis 2,00 m Höhe, welche sofort nach Hinterfüllung der geforderten Belastung und Nutzung übergeben werden kann. (Bild 7 und 8)
- Mit dem Gabionen Gabo-Flex®-Mauersystem steht dem Verbraucher eine kostengünstige, einfach zu erstellende Stützmauer mit extremer Stabilität und Langlebigkeit zur Verfügung.
Statik und Fundamentberechnung für die Gabionen
Der Bauherr selbst ist für die Genehmigung und Standsicherheit verantwortlich - allenfalls ist ein Statiker hinzuzuziehen.
Wir machen darauf Aufmerksam, dass die fachgerechte Erstellung der Fundamente den örtlichen Gegebenheiten und nach öffentlichen Bauvorschriften erfolgen muss.
Gabionen Gabo-Flex® - Der Wind- und Sichtschutz
Kreativer Sichtschutz aus Steinkörben

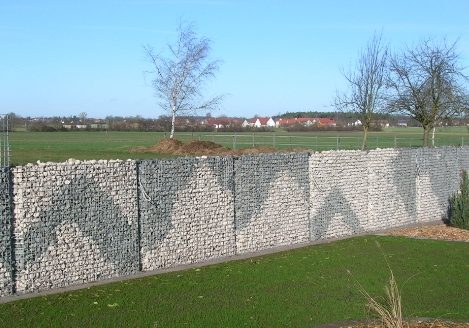

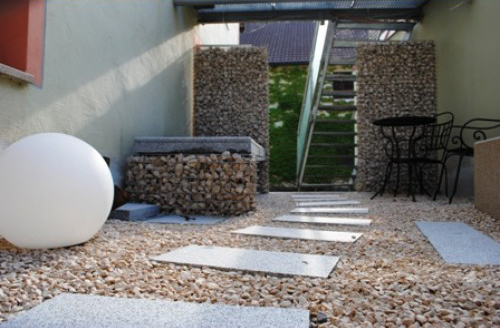

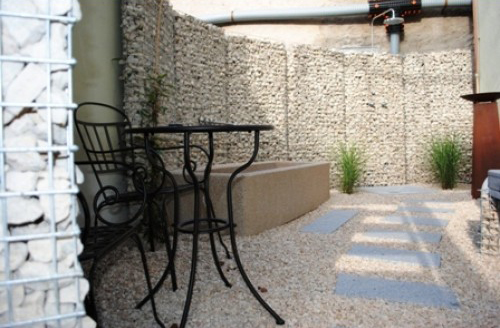

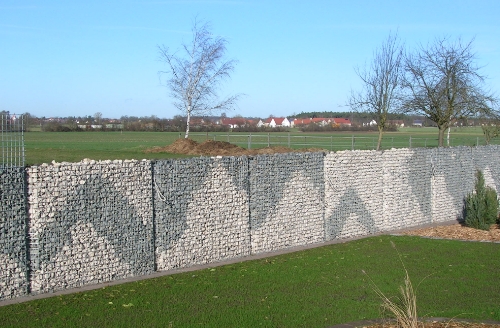

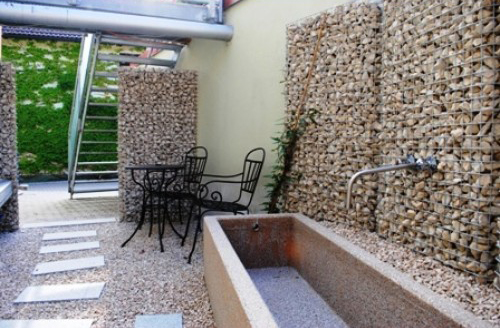

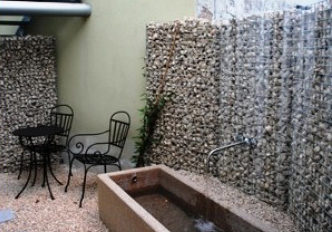

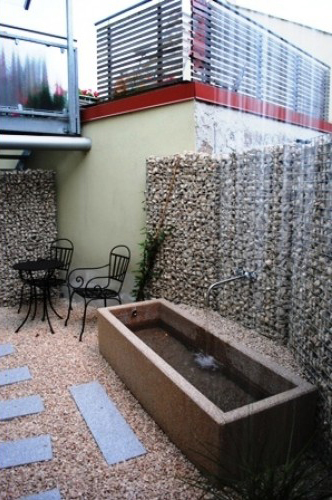

Gabionen Gabo-Flex® eignen sich als Sicht- und Windschutz, aber auch nur zur optischen Gestaltung. Ein Sichtschutz aus Steinkörben bietet zahlreiche Möglichkeiten, sich auf ansprechende und geschmackvolle Art und Weise vor unerwünschten Einblicken abzuschirmen und unattraktiven Ausblicken zu bewahren. Auch vor kalten und rauen Winden bietet der Sichtschutz eine angenehme Sicherheit.
Lassen Sie sich zu kreativen Lösungen inspirieren – ganz klassisch oder ganz modern. So sorgt der Sicht- und Windschutz zu jeder Jahreszeit auf einfache Art und Weise für Gemütlichkeit und Behagen.

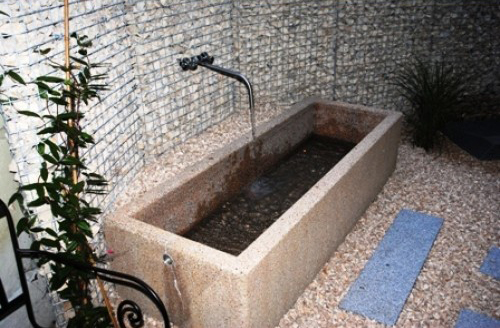

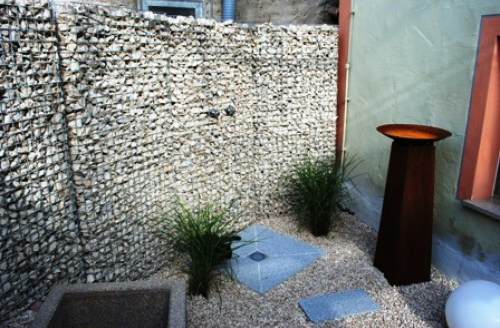

Die Kombination mit verschiedenen Materialien wie Holz oder Glas in der Sichtschutzwand und den zahlreichen verschiedenen Füllmaterialien der Gabionen gestattet eine vielfältige Gestaltungsmöglichkeit. Möchte man es mehr naturnah können die Steinkörbe mit immergrüner Bepflanzung geliefert werden. Die Vorteile eines Gabionen Gabo-Flex® Sicht- und Windschutz bestehen darin, dass dieser vor Ort bündig und zentimetergenau den baulichen Gegebenheiten angepasst werden kann. Die Korbvarianten unserer Gabionen ermöglicht Erweiterungen und Änderungen sowohl in Höhe, Länge und Breite. Durch die Möglichkeit von Eckausbildungen bis 90° in beide Richtungen und passgenaue Gabionenlängen können Rundungen und Ausformungen problemlos erstellt werden.
Jeder Sichtschutz aus Gabionen ist im wahrsten Sinn des Wortes einmalig gestaltet

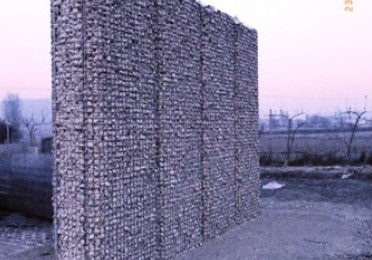

Zur Erstellung eines Sicht- und Windschutzes mit unseren Gabionen Gabo-Flex® eignet sich der Basiskorb. Durch die Breiten von 16 bzw. 27 cm und einer fertigen Höhe bis 273 cm kennt der Gabionen Gabo-Flex® Sicht- und Windschutz keine Grenzen und kann individuell zusammengestellt und gestaltet werden.
Die Steinkörbe werden in ein Betonfundament laut Statik oder zwischen Stahlsäulen gesetzt. Jeder Sichtschutz ist einmalig und individuell und entsprechend individuell das Fundament und die Statik.
Statik und Fundamentberechnung für die Gabionen
Der Bauherr selbst ist für die Genehmigung und Standsicherheit verantwortlich - allenfalls ist ein Statiker hinzuzuziehen.
Wir machen darauf Aufmerksam, dass die fachgerechte Erstellung der Fundamente den örtlichen Gegebenheiten und nach öffentlichen Bauvorschriften erfolgen muss.
Lärmschutzwand aus Gabionen Gabo-Flex® LSS
Lärmschutzwand aus Gabionen Gabo-Flex® LSS
Lärmschutzwand aus Gabionen mit Methode
Lärm gefährdet unsere Gesundheit. Unerwünschter Schall ist mehr als nur ein lästiges Nebengeräusch. Insbesondere beinträchtigen Verkehrslärm Körper und Psyche. Ob im privaten oder öffentlichen Bereich - der Lärmschutz spielt eine immer wichtigere Rolle. Für einen friedlichen und behaglichen Lebensraum sorgt ein Schutz aus Steinkorbelementen als wirksamer Lärmschutz. Die Kriterien der modernen Lärmschutzwand sollten eine universelle Anpassungsmöglichkeit, antikorrosive Materialien und eine hervorragende Schallabsorption in die durchdachte Planung einschließen.
Lärmschutzwände aus Steinkorbelementen finden sich immer mehr an Umgehungs- und Landstraßen, Autobahnen, Schienenwegen und in Wohngebieten und infolgedessen immer im Umfeld des Menschen. Daher ist neben Schallschutz, Technik und Umwelt auch auf eine ansprechende Optik zu achten – die Lärmschutzwand Gabo-Flex® LSS bietet all dies.

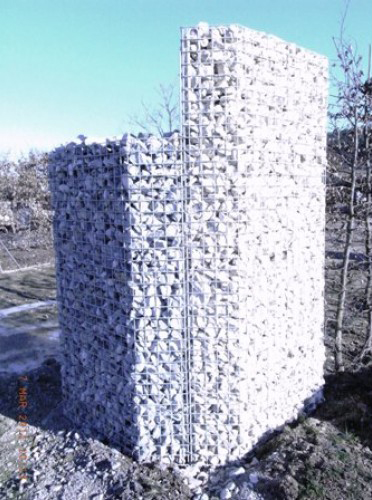

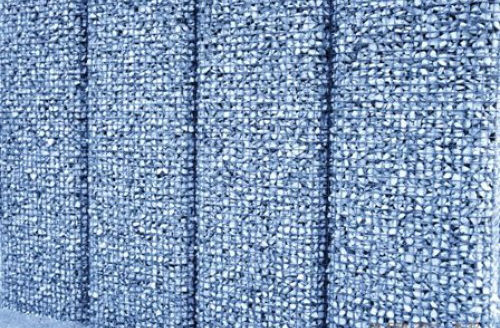

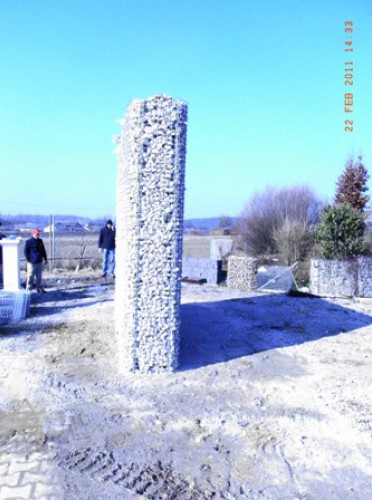

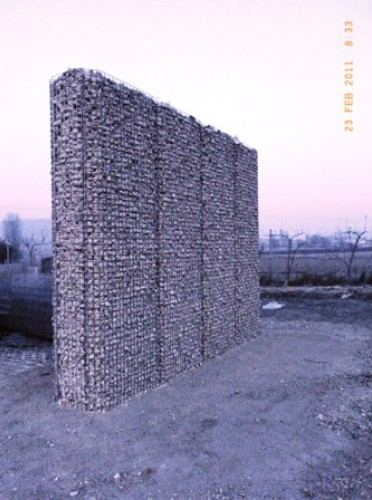

Unsere freistehende 3-schalige Gabionen Gabo-Flex® LSS Lärmschutzwand besteht aus zwei parallel hintereinander aufgebauten Steinkorbelementen Gabo-Flex® DS Zink-Alu und einer mittig eingebrachten, durchgehenden Luftschalldämmung. Eine stabile Verbindung der Gabo-Flex® DS Zink-Alu Steinkorbelemente ist mit Zugankern gewährleistet. Die Größen der Steinkorbelemente werden den Anforderungen entsprechend hergestellt und aufgebaut. Die Befüllung der Steinkörbe ist individuell zu gestalten und entsprechend Bedarf und Optik einzulegen. Es sind alle Vorteile vom Aufbau, der Herstellung und der Preise der Gabionen Gabo-Flex® DS Zink-Alugewährleistet.
Die spezielle Bauweise der Lärmschutzwand ermöglicht ein absolut fugenloses Einbauen der Schalldämmschicht. Die Lärmschutzwand aus Gabionen Gabo-Flex® LSS erfüllt höchste Ansprüche an die Schalldämmung. Ein Prüfbericht der Luftschallreflexion und Luftschalldämmung unserer Gabionen Gabo-Flex® LSS ist im Download hinterlegt.
Klares Übertreffen der geforderten Richtlinien durch Gabo-Flex® LSS Lärmschutzwand
Die von den "Zusätzlichen Technischen Vertragsbedingungen und Richtlinien für Lärmschutzwände" (ZTV-Lsw 06) geforderten Werte werden von unserer Gabionen Gabo-Flex® LSS über die Vorschriften hinaus übertroffen.
Lärmschutzwand aus Gabionen Gabo-Flex® LSS auch im privaten Bereich
Im Garten möchte man vom Alltag entspannen und seine Ruhe genießen. Der Garten ist die eigene kleine Wohlfühloase. Umso wichtiger ist es, den Lärmpegel im Garten gering zu halten, um den vollen Entspannungs- und Wohlfühlfaktor zu erreichen. Eine Lärmschutzwand aus Gabionen Gabo-Flex® LSS wird einen immensen Beitrag dabei leisten. Natürlich ist es vorrangig, dass die Lärmschutzwand ihren Zweck erfüllt, nicht weniger wichtig ist aber auch das Aussehen und die Integration in die bereits vorhandene Anlage des Gartens.
Gesetzliche Vorschriften
Lärmschutzwand ist nicht gleich Lärmschutzwand. Im rechtlichen Sinne spricht man bei der Errichtung einer Lärmschutzwand von einer Baumaßnahme. Eine vorherige Absprache mit der zuständigen Stelle sollte man deshalb unbedingt auf sich nehmen. Es gibt diverse Vorschriften zu Höhe und Material der Lärmschutzwand
